Обзор телескопа Bresser National Geographic 114/900 AZ

Наверное, любой человек, глядя на полную Луну, задумывался: «Вот бы рассмотреть ее в телескоп!».

Несомненно, Луна самый большой, яркий и потому самый известный небесный объект. Но на небе скрываются и другие сокровища – сотни красивейших объектов: туманности, звездные и шаровые скопления и даже галактики! Однако многие уверены, что для наблюдений этих красот нужен какой-то особый, научный и дорогой телескоп. К счастью, это не так, и сейчас удовольствие астрономических наблюдений доступно каждому. Например, одна из подходящих моделей – это телескоп Bresser National Geographic 114/900 AZ. Серия «Bresser National Geographic» – совместный проект международной организации National Geographic и немецкой компании Bresser, известного и уважаемого производителя оптики. Почему же эта модель так подходит? Дело в том, что она разработана специально для новичков, и этот телескоп вполне может стать началом большого хобби, имя которому любительская астрономия.

Посмотрим на характеристики телескопа:


Технические характеристики
Тип телескопа рефлектор
Оптическая схема Ньютона
Диаметр главного зеркала (апертура), мм 114
Фокусное расстояние, мм 900
Увеличение, крат 36–228
Посадочный диаметр окуляров, дюйм 1,25"
Искатель оптический, 6x30
Тип управления телескопом ручной
Тип монтировки азимутальная
Уровень пользователя для начинающих
Предмет наблюдения объекты дальнего космоса

Как видим, диаметр зеркала 114 миллиметров. Кстати, диаметр зеркала телескопа в астрономии называется апертурой. Кто-то может засомневаться, не мало ли это – 114 мм, но на самом деле многие начинают наблюдения и с гораздо меньшего диаметра, то бишь апертуры. А данная апертура как раз оптимальна – именно начиная с такой апертуры становятся доступны объекты дальнего космоса, при этом размер телескопа остается компактным, а его цена – весьма приемлемой для начинающего астронома. Что касается треноги, на которую устанавливается труба телескопа (в астрономии такая тренога называется монтировкой), то с данным телескопом поставляется облегченная тренога азимутального типа – плюсы в небольшом весе и очень простом управлении (по горизонтали – азимуту, из-за чего она и получила свое название, и по высоте).

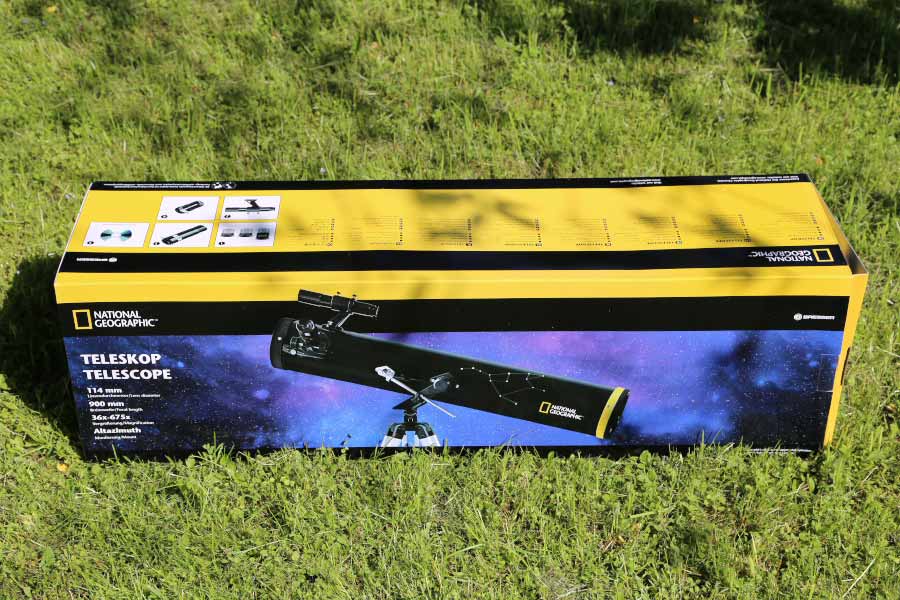

Вот упаковка телескопа – нельзя не отметить красивое оформление.

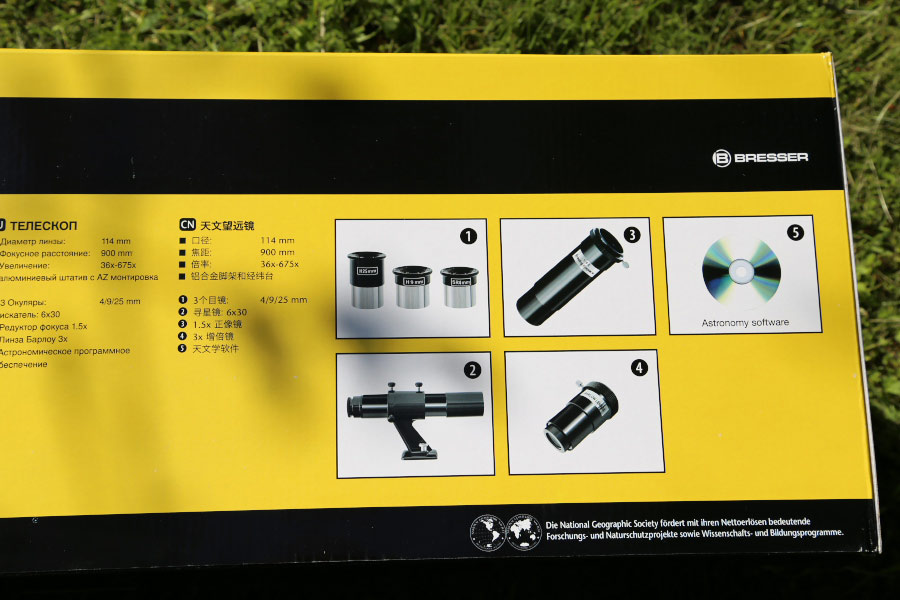

На одной из сторон упаковки наглядно показана комплектность. В комплект входят: 3 окуляра 4 мм, 9 мм, 25 мм; линза Барлоу 3х; оптический искатель; компакт-диск с программой-планетарием и инструкцией по эксплуатации. Надо сказать, что этой комплектности достаточно для первых наблюдений и можно не беспокоиться, что чего-то не хватит.

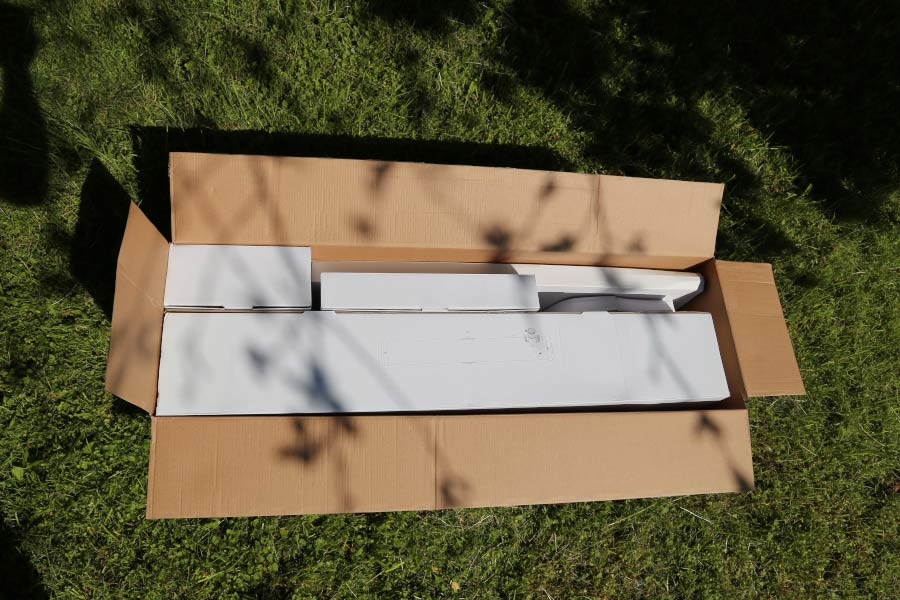

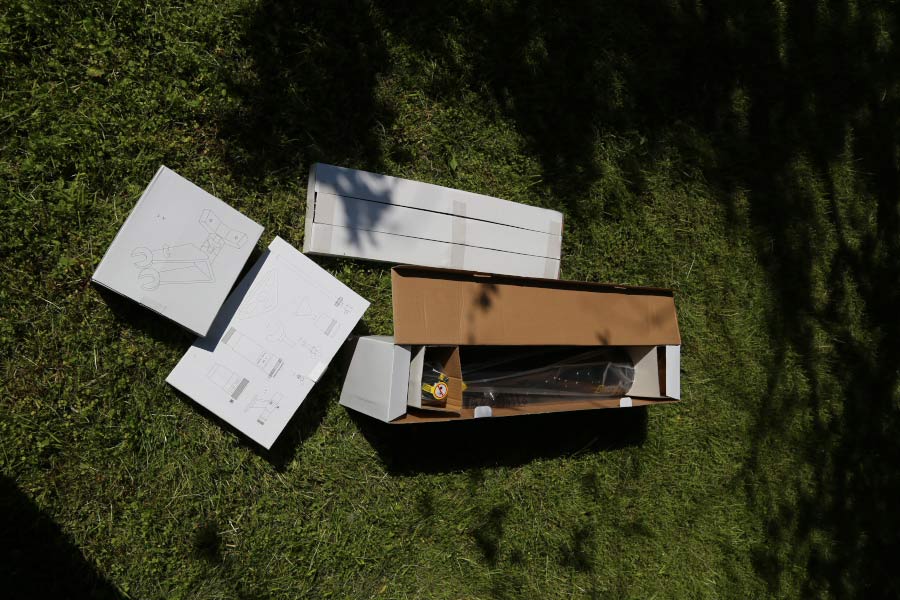

Открываем упаковку и извлекаем ее содержимое для сборки.


Собирается телескоп очень просто, процесс занимает совсем немного времени.

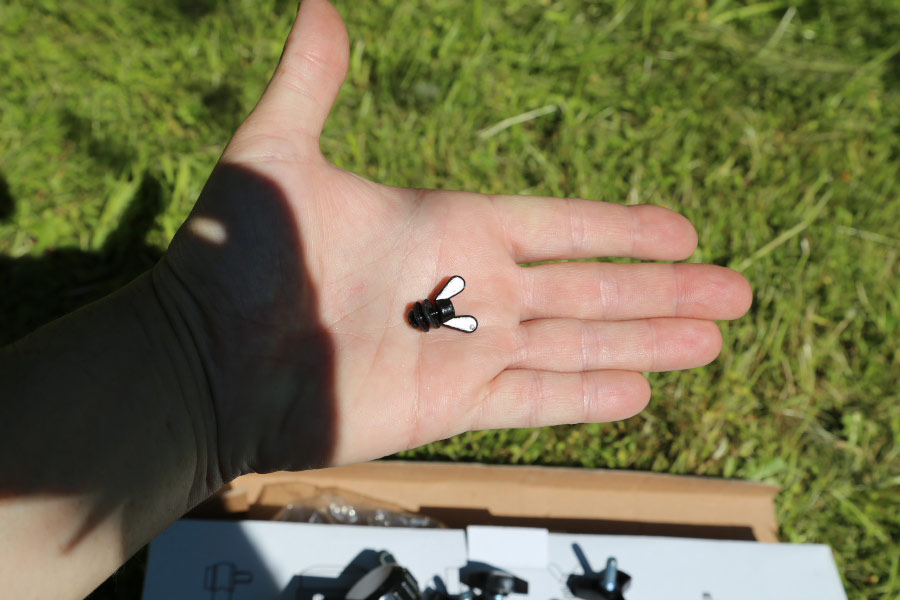

Первым делом собираем монтировку: устанавливаем вилку в пазы ног треноги и закрепляем ее длинными винтами. Треногу скрепляем с окулярной полочкой, чтобы конструкция приобрела нужную жесткость. Для этого используем три «мушки».

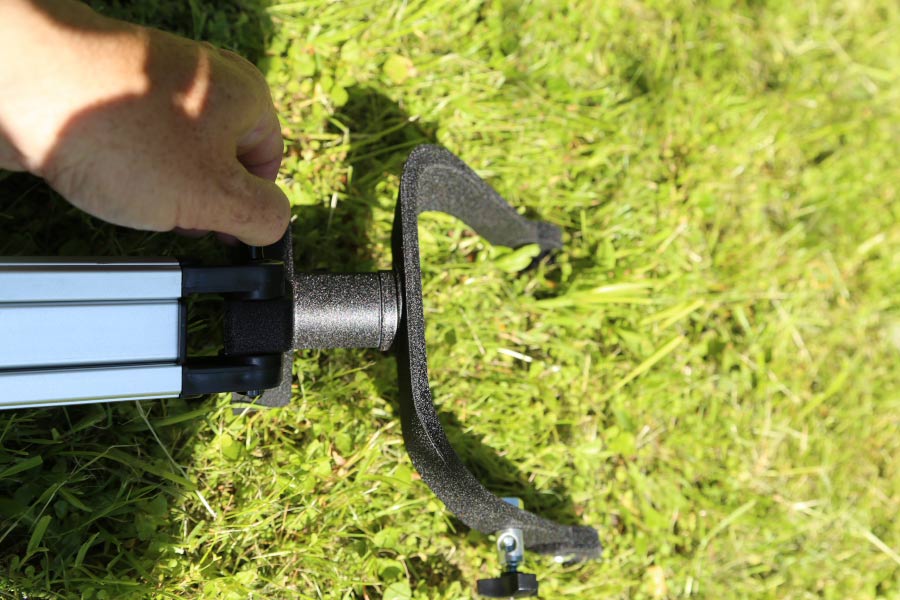

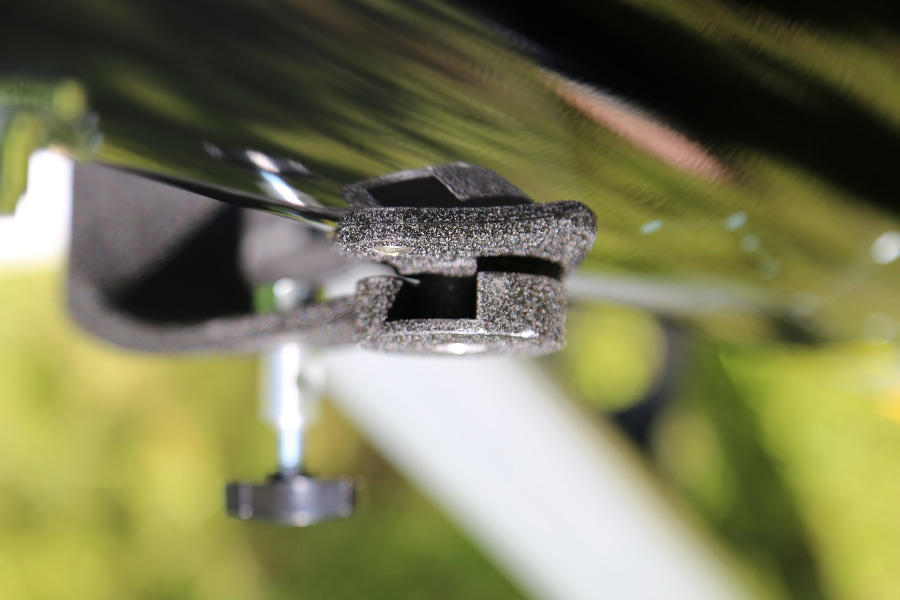

Собираем монтировку. Устанавливаем вилку в пазы ножек. Осью служит длинный винт.

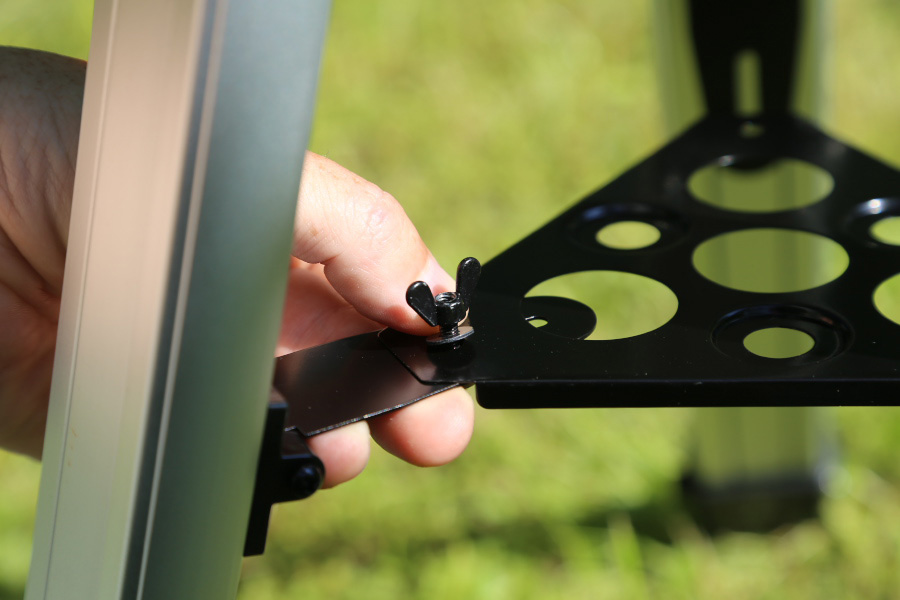

Каркас треноги связываем окулярной полочкой при помощи трех «мушек».
Винты крепления.

Не забываем ставить шайбы между связываемыми деталями.
Выдвигаем ноги треноги на одинаковую высоту и фиксируем их винтами.

Не забываем ставить шайбы между связываемыми деталями.

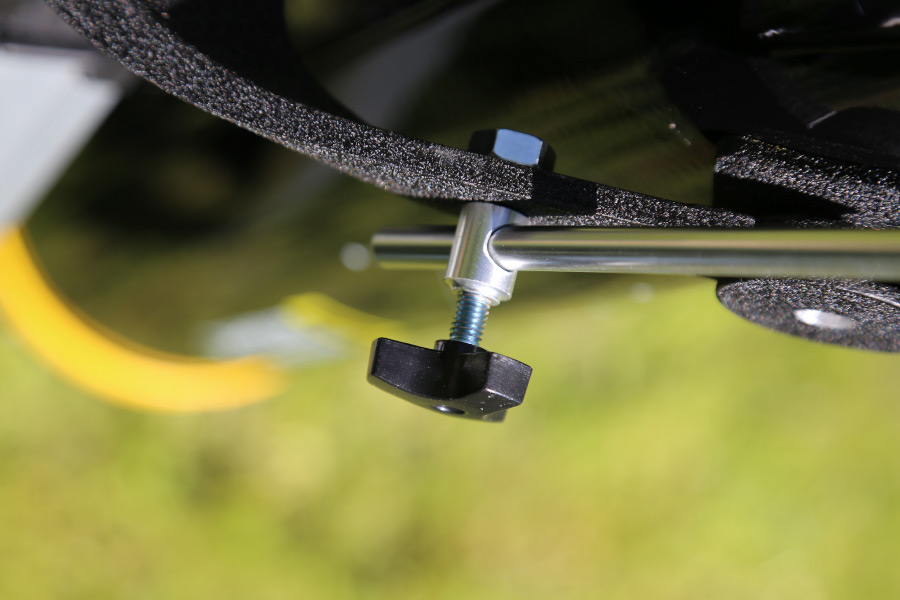

Устанавливаем винты для фиксации выдвигающейся части ножки треноги.

Теперь займемся трубой.
Извлекаем трубу из упаковки и вставляем ее в вилку монтировки, фиксируя выступы на трубе в ушки вилки. Закрепляем винтами.

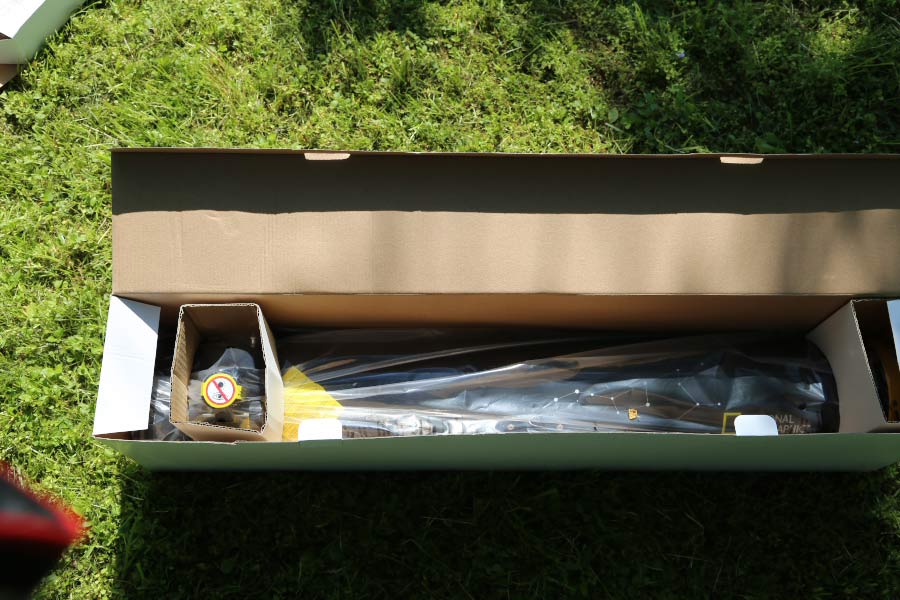

Извлекаем трубу из упаковки.
И сразу же ставим ее в ушки вилки.
С обеих сторон устанавливаем оси на трубу.

В паз вилки устанавливаем штангу. Второй конец штанги надеваем на ось трубы и фиксируем винтом.
Не забудьте про искатель. Без него на наблюдениях не обойтись. Искатель крепится на трубу при помощи двух цилиндрических гаек.

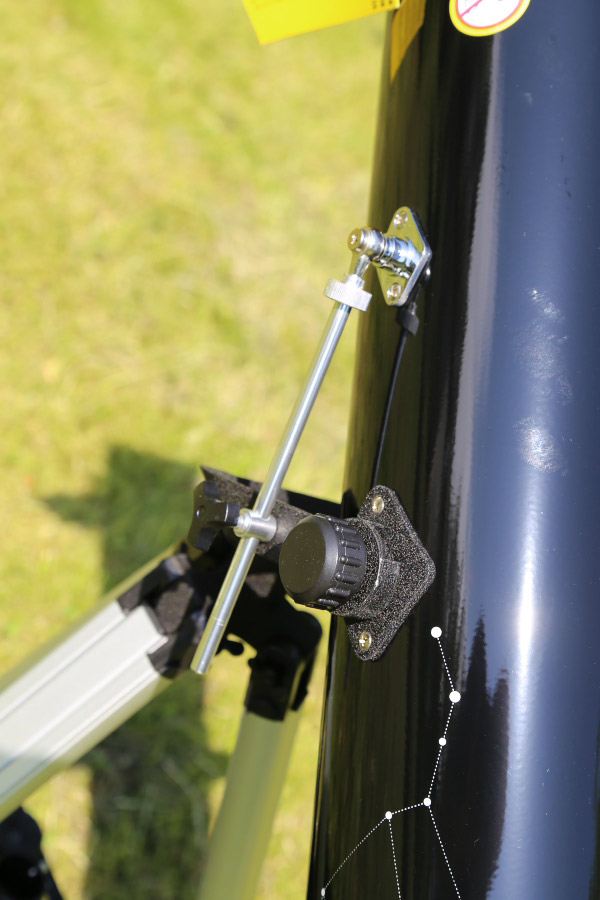

В гнездо крепления штанги вилки устанавливаем первый конец штанги.

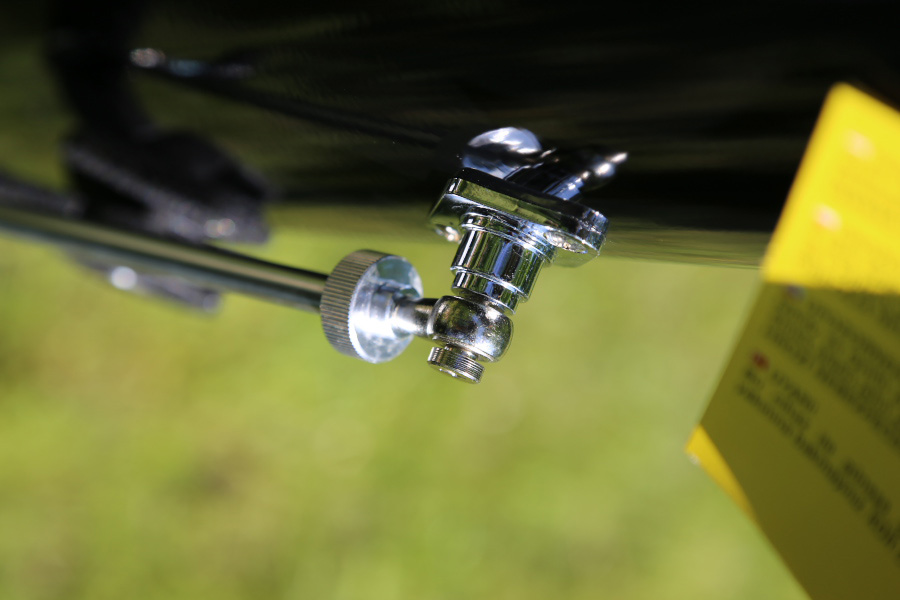

Второй конец штанги надеваем на ось трубы и фиксируем винтом.

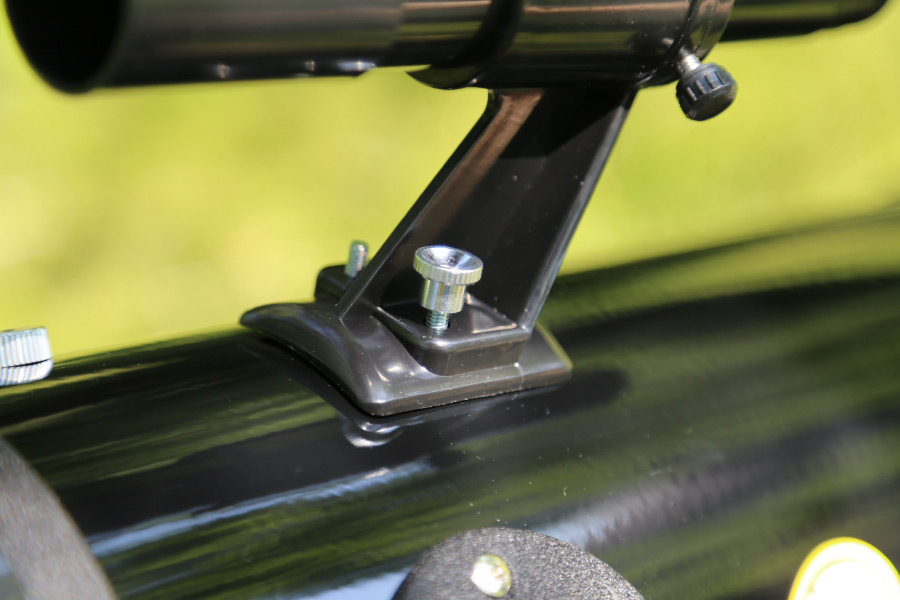

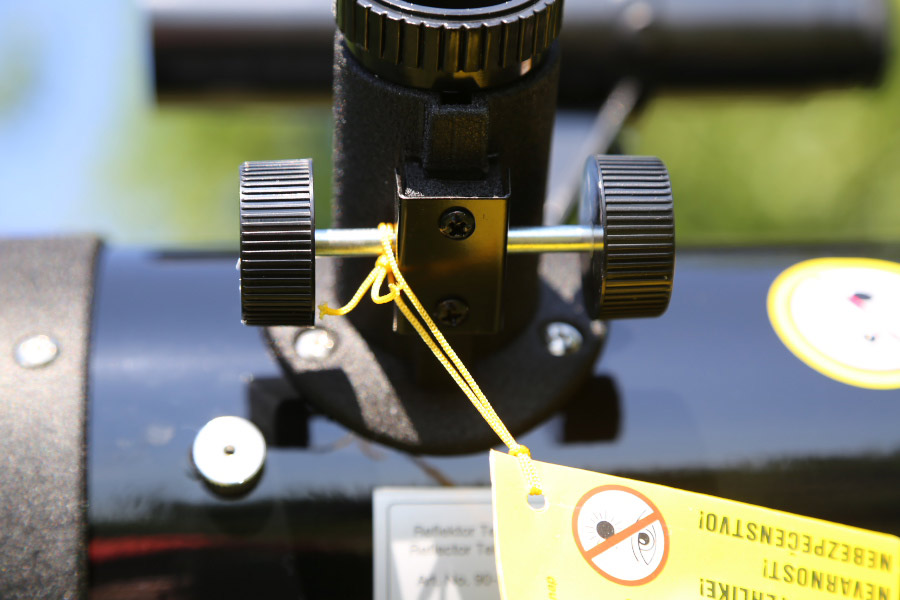

Крепление искателя на трубу осуществляется при помощи двух цилиндрических гаек.

Теперь очередь окуляров. Окуляры сразу готовы к использованию. Их удобно разместить на полочке на монтировке.
Итак, телескоп собран и готов к ночным приключениям. Обычно трубы телескопов однотонны и безлики, а эта модель не без изюминки – с рисунком Большой Медведицы. Вид телескопа в собранном виде:

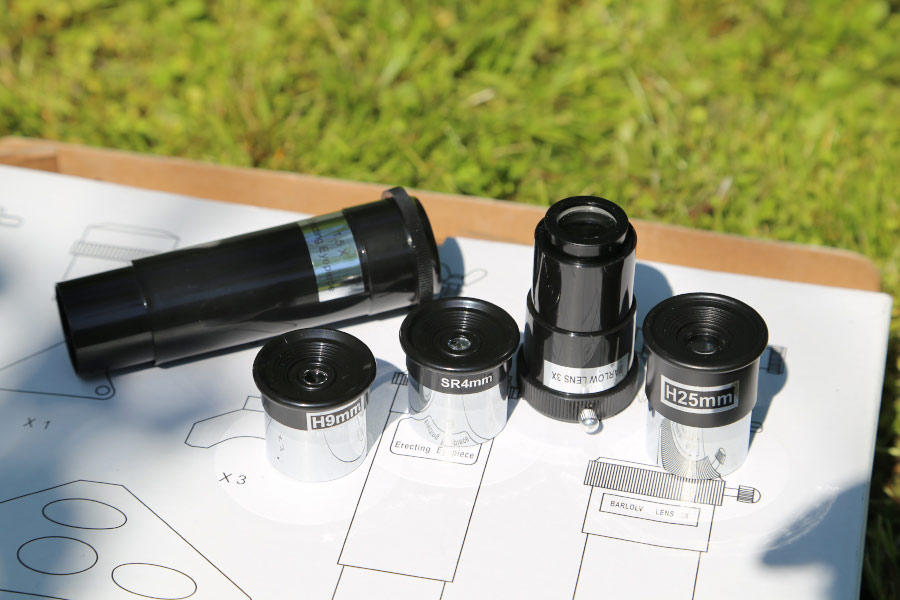

Аксессуары в комплекте.
Телескоп Bresser National Geographic 114/900 AZ в сборе.
teleskop-bresser-national-geographic-114-900-az-18.jpg Телескоп Bresser National Geographic 114/900 AZ в сборе.

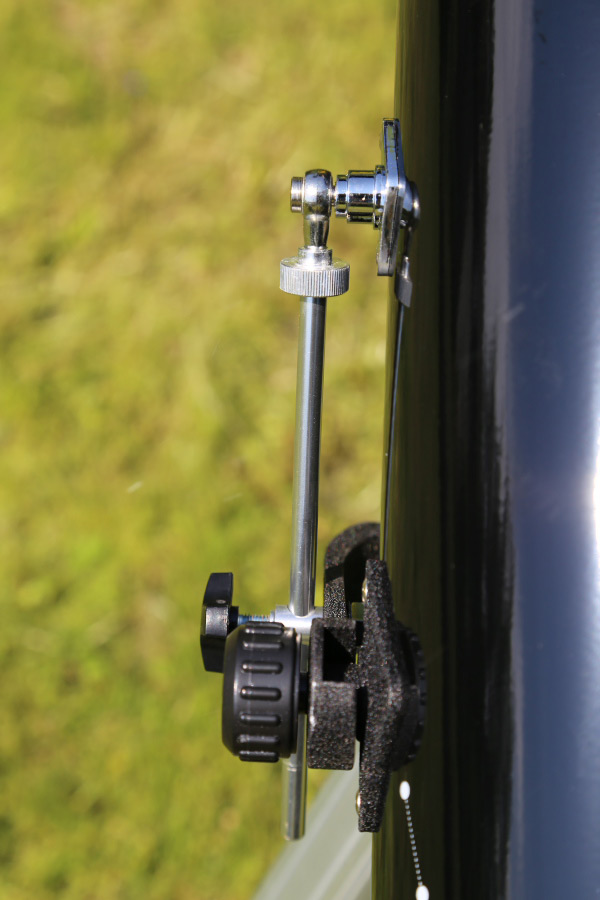

Вид сбоку на конструкцию крепления трубы, вилки и штанги.

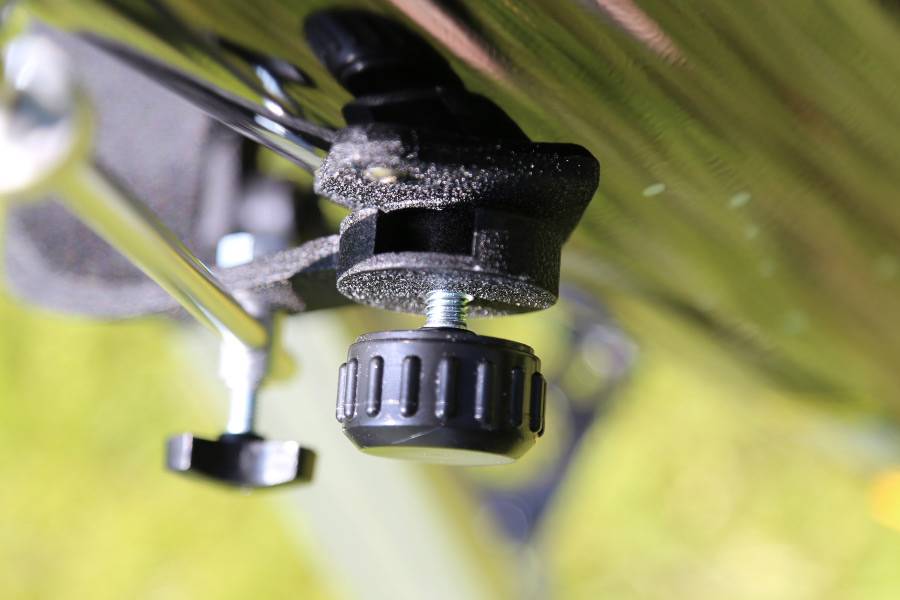

Плавность хода трубы на монтировке можно «настроить» – за счет усилия затяжки соответствующих винтов.

Общий вид на конструкцию крепления трубы и вилки.
Плавность хода трубы на монтировке обеспечивает усилие затяжки соответствующих винтов.

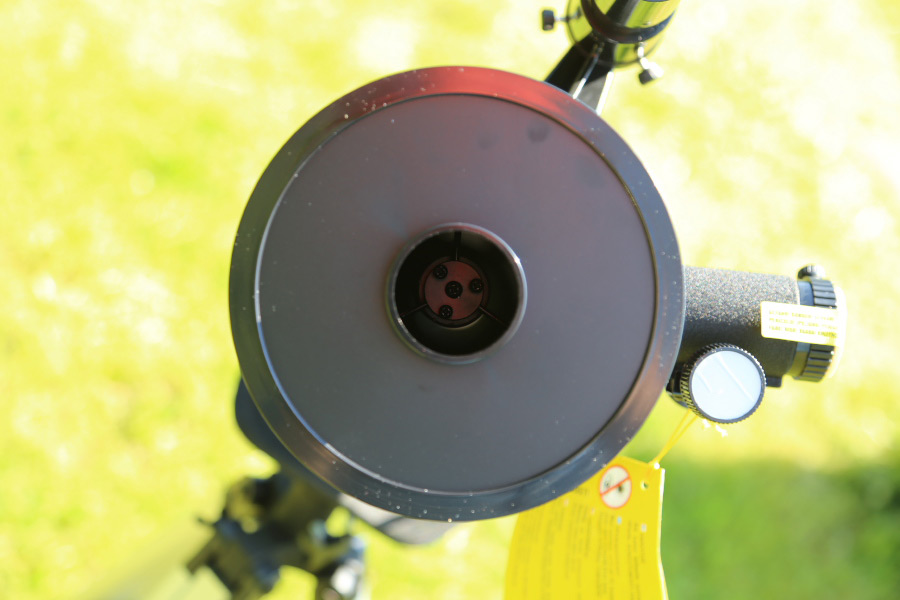

Вид трубы с надетой крышкой.
На крышке имеется отверстие – оно предназначено для наблюдения Солнца. Именно на это отверстие устанавливается солнечный фильтр.

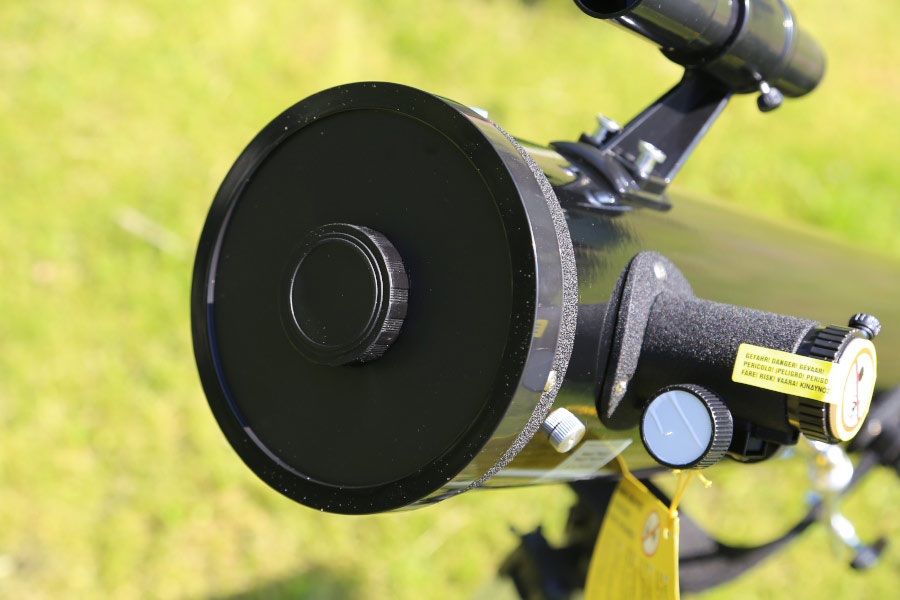

Крышка трубы телескопа.
На самой крышке имеется отверстие для установки солнечного фильтра.

Заглянем внутрь трубы.

Вторичное (диагональное) зеркало телескопа размещено внутри трубы на растяжках – так называемом «пауке». Три винта на блоке с зеркалом предназначены для его юстировки (точной настройки). Центральный винт – это винт крепления диагонального зеркала.

Растяжки паука представляют собой металлические стержни с резьбой. К самой трубе они крепятся внутренними и внешними винтами. Блок с зеркалом расположен точно по центру оптической оси главного зеркала.

Диагональное зеркало телескопа размещено внутри трубы на пауке. Три винта по периметру центрального блока предназначены для юстировки телескопа. Центральный – винт крепления диагонального зеркала.

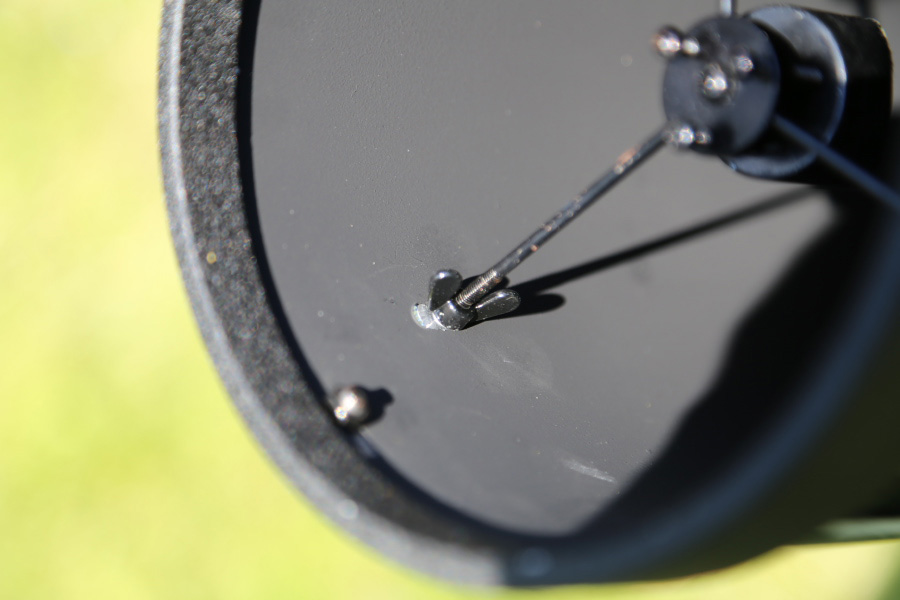

Растяжки паука представляют собой металлические стержни с резьбой.
К самой трубе крепятся внутренними и внешними винтами. Сам паук стоит точно по центру оптической оси главного зеркала.

С внешней стороны трубы вы можете видеть винты крепления паука к трубе.
Труба сделана из металла, передний и задний фланец придают ей жесткость.
В глубине трубы, на самом «дне», хорошо видны главное зеркало телескопа и его крепление.

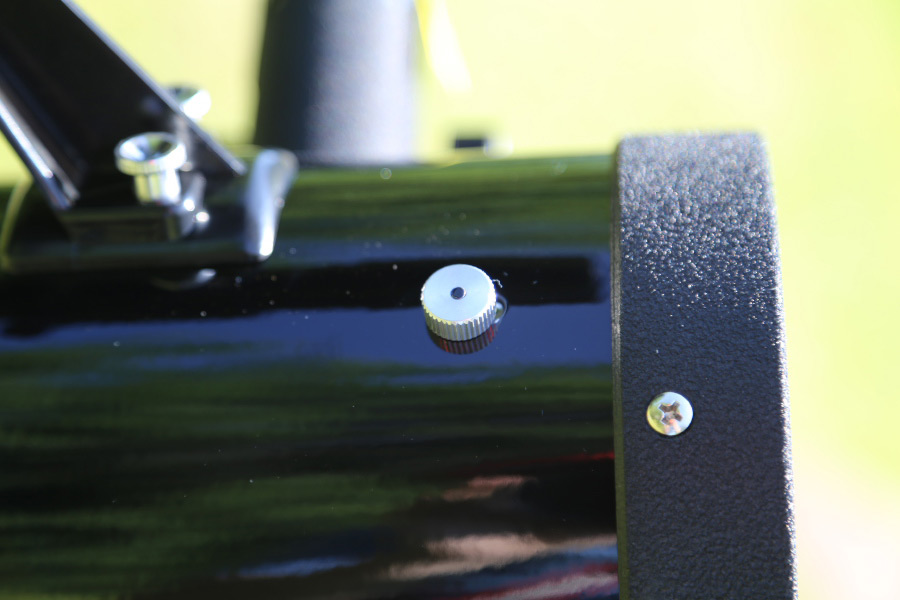

Внешний винт крепления паука к трубе.
Труба сделана из металлической фольги, ребрами жесткости которой являются передний и задний фланец.
Взгляд внутрь трубы. Хорошо видно главное зеркало телескопа и его крепление.

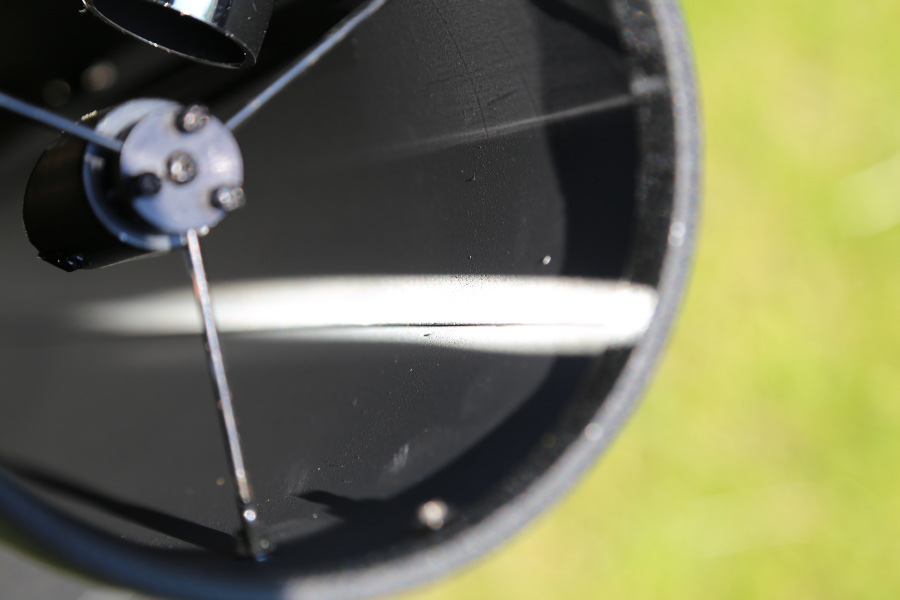

Труба полностью зачернена внутри, что избавляет от переотражений, которые ухудшают качество изображения.
Вид с другой стороны трубы. Три пары юстировочных винтов предназначены для настройки главного зеркала.

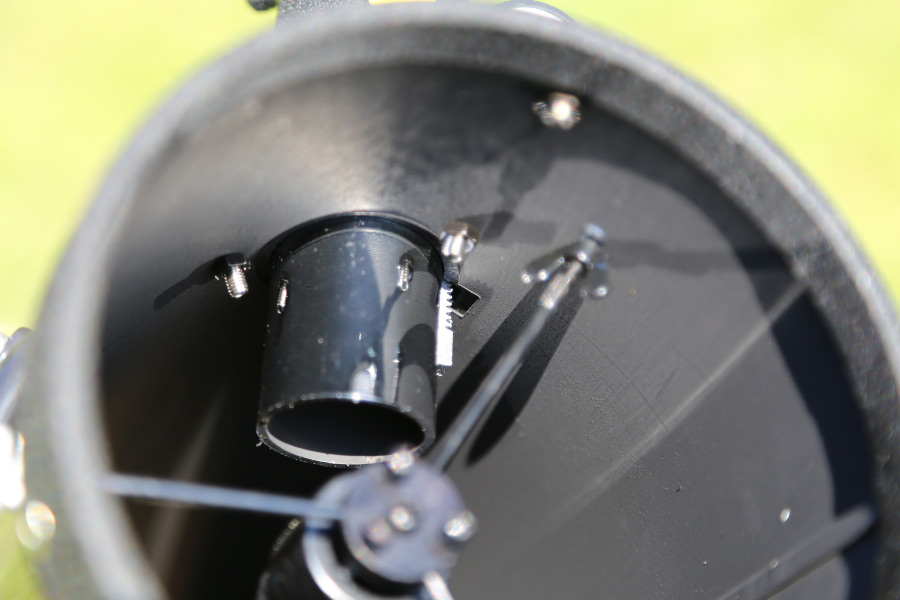

В трубу вмонтирован реечный фокусер, в котором во время наблюдений крепятся окуляры. Вид фокусера с внутренней стороны трубы.

Труба полностью зачернена внутри, чтобы избавиться от переотражений.
Вид на главное зеркало со стороны оправы. Здесь размещаются три пары юстировочных винтов, их трогать нежелательно, если у вас нет опыта юстировки телескопов-рефлекторов (зеркальных телескопов).
Крепление фокусера на трубе.

Вид фокусера с внешней стороны трубы.

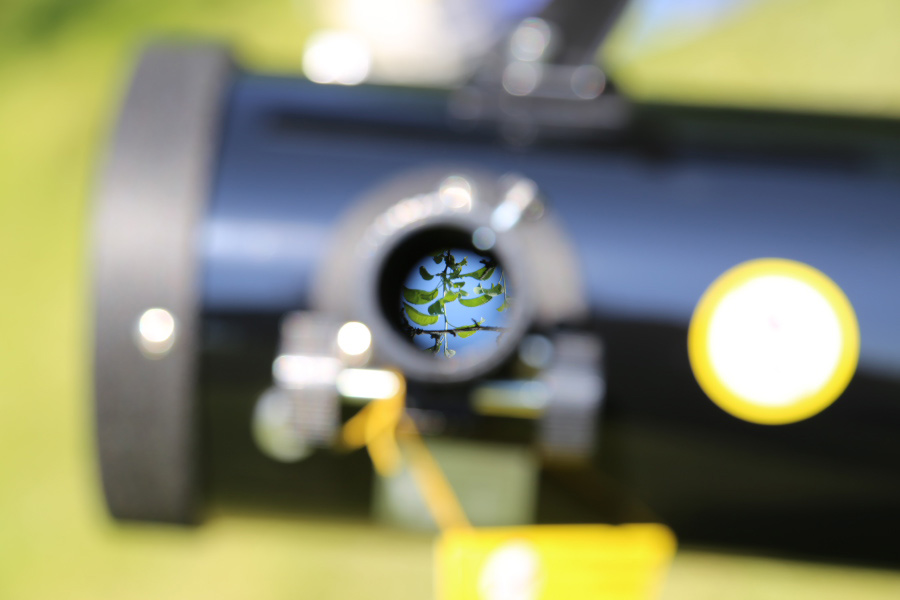

Макросъемка в прямом фокусе зеркала (сквозь фокусер без окуляра).

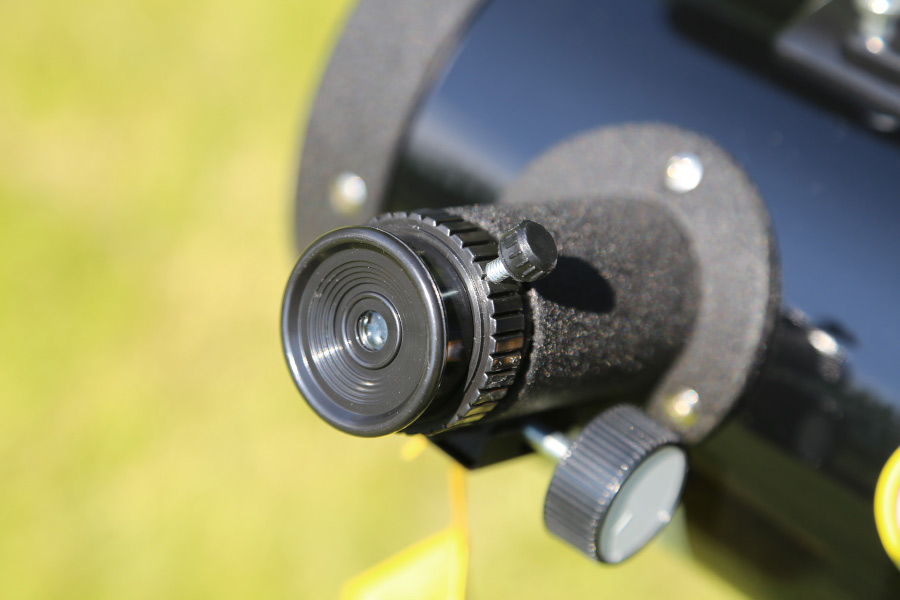

Окуляр просто вставляется в фокусер до упора. Чтобы он не выпадал и не прокручивался, его фиксируют стопорным винтом.

На трубу установлен фокусер реечного типа.
Макросъемка в прямом фокусе зеркала.
Окуляр фиксируется в гнезде пластиковым винтом.

Радует, что в комплекте с телескопом поставляется искатель. Он обеспечивает большое поле зрения и позволяет быстро сориентироваться на звездном небе.

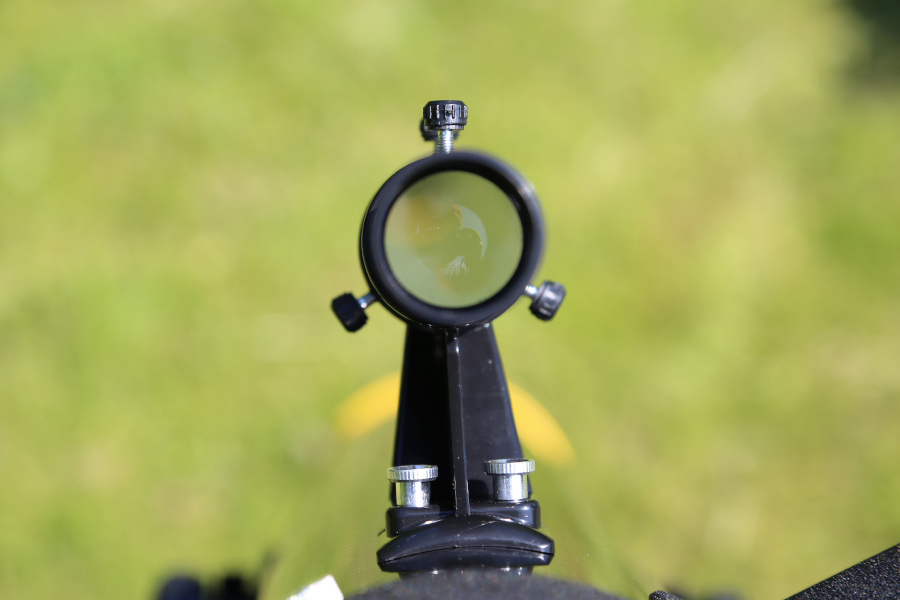

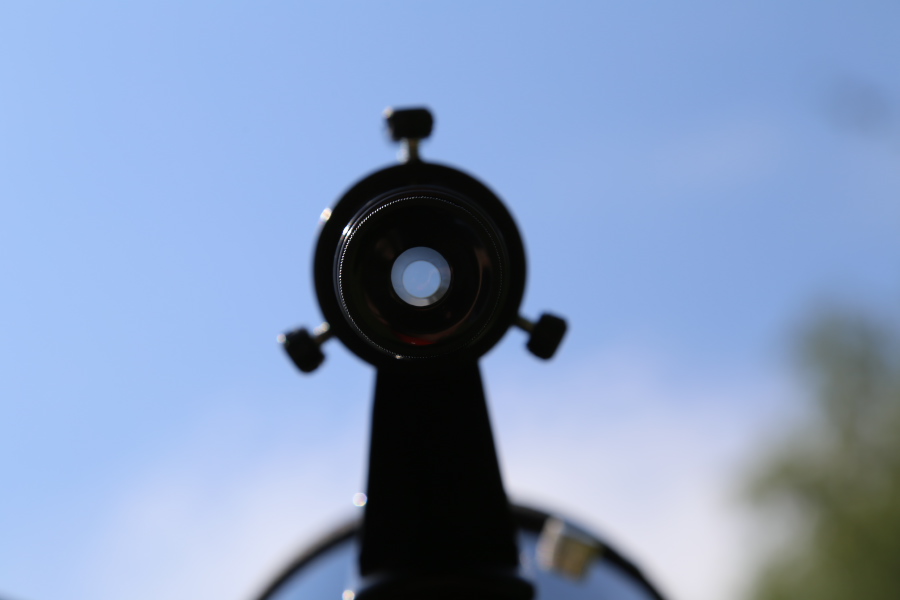

Искатель, установленный на телескоп.
Оптическая труба снабжена искателем 6х, который обеспечивает большое поле зрения и позволяет быстро сориентироваться в звездном небе.
Оптическая труба снабжена искателем 6х, который обеспечивает большое поле зрения и позволяет быстро сориентироваться в звездном небе.

Внутри искателя есть перекрестие для точного наведения на объект. Перед наблюдениями искатель нужно отъюстировать – выставить параллельно оптической оси телескопа, тогда при фиксировании объекта в центре перекрестия искателя объект будет находиться также и в центре поля окуляра. Чтобы настроить искатель, посмотрите сначала в окуляр и наведите телескоп на удаленный точечный объект (объект должен быть в центре поля окуляра). Теперь загляните в искатель и с помощью трех винтов настройте его положение так, чтобы тот точечный объект оказался в центре перекрестия.

Внутри искателя есть крест нитей. До наблюдений выставите искатель параллельно оптической оси телескопа. Для этого наведите телескоп на удаленный объект, загляните в искатель и тремя винтами загоните объект на крест нитей.

ВНИМАНИЕ:
Не смотрите в телескоп на Солнце! Это может привести к необратимым повреждениям зрения.

Наблюдения

За полчаса до начала наблюдений нужно обязательно вынести телескоп на улицу или балкон и снять с трубы крышку. Это необходимо для того, чтобы он термостабилизировался – то есть достиг одной температуры с окружающим воздухом. Если телескоп будет «теплее» воздуха на улице, в трубе возникнут турбулентные потоки, которые ухудшат качество картинки.

Размеры объектов на небе сильно различаются, достаточно вспомнить вид Луны и, например, Юпитера, который невооруженным глазом видится как звезда. Поэтому для разных объектов используются разные окуляры – они обеспечивают различное увеличение. Для Луны используется небольшое и среднее увеличение, для планет – большое увеличение, для объектов дальнего космоса – и малое, и среднее, и большое (в зависимости от типа объекта – галактика, туманность и т.д.). При фокусном расстоянии телескопа 900 мм и с окулярами 4 мм, 9 мм, 25 мм мы получаем увеличения 225х, 100х и 36х, этого как раз достаточно для всех случаев. А при использовании трехкратной линзы Барлоу в паре с окуляром мы получим еще большее увеличение. Но нужно учитывать, что максимальное увеличение, после которого деталей на изображении объекта уже не прибавится, для нашего телескопа составляет 160х. Поэтому 3-кратную линзу Барлоу можно смело использовать с окуляром 25 мм (увеличение составит 108х).

Луна – самый доступный объект для наблюдателя любого уровня, поэтому советуем начать наблюдения с нее. Виды Луны в телескоп будут невероятно впечатляющими:


Вы можете рассматривать в телескоп как Луну целиком (на небольших увеличениях), так и отдельные кратеры и гряды. Лучше всего наблюдать не полную Луну, а в какой-либо фазе – контраст теней и освещенности придает изображению в окуляре невероятный объем и детальность.

При наблюдениях нужно учитывать получаемое поле зрения – от этого зависит, какая часть объекта будет видна в данный окуляр. Оно равно полю зрения окуляра, деленному на увеличение телескопа с этим окуляром. Например, размер Луны составляет 0,5 градуса –какой же окуляр нужно использовать, чтобы в окуляре она была видна целиком? Возьмем окуляр 25 мм, у которого поле зрения составляет 40 градусов. Тогда итоговое поле зрения будет равно W = 40 (поле зрения окуляра) / 36 (увеличение). Получается 1,11 градуса – то, что надо! А если возьмем окуляр 4 мм, то в нем поместится только часть Луны (зато увеличение будет больше).

Для наблюдения двойных звезд необходимо использовать большое увеличение. Двойные звезды выглядят на небе как одна звезда, а большое увеличение как раз позволяет «разрешить» их в две. Для наблюдения звездных скоплений и туманностей комбинируйте увеличение – на протяженные объекты ставьте небольшое увеличение (чтобы объект поместился в поле зрения), а на компактные объекты можно поставить большое увеличение (чтобы рассмотреть форму и детали). Данной модели телескопа доступно множество объектов. Многие из них сосредоточены вдоль Млечного пути. Вы спокойно отыщете их, просто перемещая телескоп вдоль него.


Подведем итоги

Телескоп Bresser National Geographic 114/900 AZ – это отличный инструмент для тех, кто только планирует начать исследование звездного неба. Он откроет планеты Солнечной системы и даже их спутники, ему доступны яркие звездные скопления и некоторые туманности, ну и, конечно же, телескоп великолепно покажет Луну. Данная модель проста в управлении и легка, от вас не потребуется больших усилий при использовании. Размер главного зеркала в 114 мм позволяет собирать достаточное количество света, чтобы обеспечить нужный уровень детальности изображения. Кстати, зеркало обработано специальным защитным покрытием, которое предохраняет его от потемнения и старения. В общем, эту модель можно смело рекомендовать как оптимальный вариант для начинающих любителей астрономии за приемлемую стоимость.

Телескоп Bresser National Geographic 114/900 AZ – рекомендованная розничная цена всего 10 900 Р

Автор: Владимир Суворов
Октябрь 2014
